Nowy wersja programu IGminiVNA

Nowa wersja popularnego programu IGminiVNA dostęna na stronie : http://clbsite.free.fr/articles.php?pg=art4



Lokalny DOWNLOAD do pobrania plików jest na >>>>>>   LINKU

W archiwum zamieszczone jest najnowsze "spolszczenie" programu

a na tym >> linku << jest opis krok po kroku jak "wystartować" z programem







dla przypomnienia - dla tych co maja MAX4 - program działa tez z MAX4  oraz z VNA serial 40 dB

By działał, w INI trzeba  zmienić.   Coeficient DDS=10737523000

na inna wartośc... :-) jak podano ponizej dla odpowiedniego zegara :-)



400MHz > 10737418240

180MHz > 23860929422

192MHz > 22369621333

196MHz > 21913098449

obliczenie  wzorca  dla programu IG

DANE dla IG  = 2^32 / DDS_CLOCK * 10^9

DDS_Clock - podać  w  Hz

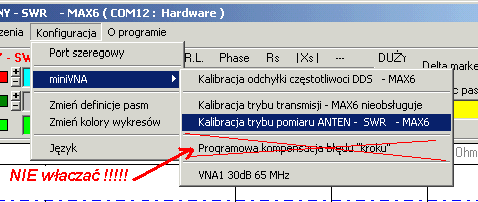

!!!!!   Uwaga nie włączać funkcji "kompensacji błędu " !!!!!!
